ScanMaster_2.1.0.0_RUS USB OBDII_ALL Адаптер
Стоимость адаптера в разьеме OBDII 4200р
В комплекте программа Scanmaster_2.1.0.0_Rus, драйвер.
Скрины работы ScanMaster
Новая версия Scanmaster 2.1.0.0Rus Кто покупал у меня, пишем мне, не забываем про фамилию.
Внимание: обновлена прошивка! до v6.12 доработан CAN, исправлены ошибки.
В адапторе кроме ELM327, для улучшение качества диагностики применяются специализированные интерфейсные микросхемы моторола, для работы J1850 VPW шины применяется дорогой чип МС33990, для PWM качественные дорогие полевые транзисторы BS250, 7N2000. Интерфейс iso 9141\14230 реализован на МС33290, а линия л на полевом транзисторе 7N2000, что значительно повышает качество работы и немного увеличивает цену в сравнении с аналогами, где произошли замены на дешевые чипы и транзисторы.

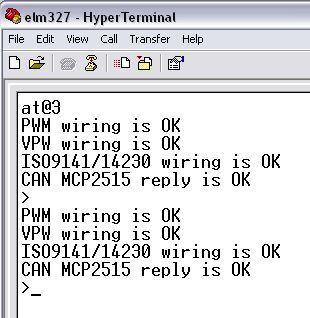

ВНИМАНИЕ: После сборки каждый адаптер проверяю программой HyperTerminal, устройство имеет процедуру самодиагностики с проверкой прохождения сигнала с выхода на вход всех протоколов. После проверки программа выдает по всем протоколам OK, если диагностика не прошла по определенным протоколам тогда в строке протокола есть Failed. Неисправность устраняется и вновь адаптер проверяется самодиагностикой.
______________
Диагностика бортового оборудования OBD-II
Большинство современных автомобилей оснащено сейчас электронным блоком управления (ЭБУ) постоянно собирающим и анализирующим данные в реальном времени о режимax работы двигателя, системы подачи топлива, температуре охлаждающей жидкости и других компонентов автомобиля. OBD-II - On Board Diagnostic (диагностика бортового оборудования) автомобиля это технология диагностирования ЭБУ при помощи компьютера или специализированного диагностического тестера. Спецификация была разработана Society of Automotive Engineers (SAE) и принята как обязательная в США для всех автомобилей выпускающихся с 1996 года. Изначально OBD-II предназначалась для контроля параметров имеющих отношение к эмиссии. Это ограничивает ее возможности для контроля и диагностирования всего спектра параметров современного автомобиля, но обусловило ее широкое распространение в виду «экологической ориентированности». Есть еще определенные ограничения, которые все время обсуждаются на форумах по диагностике, это модели которые есть в списках диагностики по OBDII, но адаптер не конектится. Обусловлено это тем, что из производства машина предназначена для регионов у которых нет строгого требования по общему протоколу OBD и устанавливаются блоки управления, которые поддерживают чисто свои протоколы обмена, в этих случаях, даже машина выпущенная после 2001года не будет диагностироваться, это надо учитывать. Если вы хотите точно узнать перед заказом адаптера, будет ваша машина диагностироваться, или нет, нужно съездить в автосервис сделать диагностику аппаратурой EOBD OBDII.
OBD-II использует 5 протоколов обмена данными:
- ISO 9141-2
- ISO 14230-4 (KWP2000)
- SAE PWM J1850 (Pulse-Width Modulation)
- SAE VPW J1850 (Variable Pulse Width)
- ISO 15765-4 Controlled Area Network (CAN)
Марки машин которые дигностирует адаптер по протоколам OBDII EOBD
Acura, Audi, Bentley, BMW, Buick, Cadillac, Chevrolet, Chrysler, Dodge, Daewoo, Ford, GEO, GM, GMC, Honda, Hyundai, Isuzu, Jaguar, Jeep, Kia, Land Rover, Lexus, Lincoln, Mazda, Mercedes, Mercury, Mini, Mitsubishi, Nissan, Oldsmobile, Opel, Peugeot, Pontiac, Porsche, Rolls Royce, Renault, Saab, Saturn, Skoda, Subaru, Suzuki, Toyota, Volvo, VW.

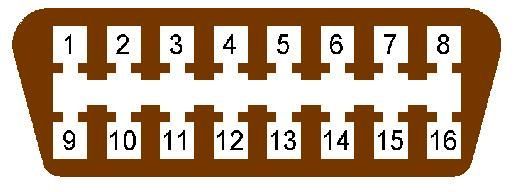

Адаптер работает со всеми протоколами. Назначение выводов разьема приведено в таблице. Использование контактов 1, 3, 8, 9, 11-13 стандартом SAE не определено и производители могут использовать их по своему усмотрению.
Поддержка OBD-II и CAN протоколов диагностики
на различных марках автомобилей
Марка
Модельный год
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
Acura
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
Audi
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000
ISO-9141, KWP2000, CAN (Audi A8 и A8L, платформа D3, кузов 4E)
ISO-9141, KWP2000, CAN (Audi A3, кузов 8P; Audi A8 и A8L, платформа D3, кузов 4E)
ISO-9141, KWP2000, CAN (Audi A3, кузов 8P; Audi A8 и A8L, платформа D3, кузов 4E; Audi A6, платформа C6, кузов 4F; Audi A4, платформа B7 - часть ЭБУ )
ISO-9141, KWP2000, CAN (Audi A3, кузов 8P; Audi A8 и A8L, платформа D3, кузов 4E; Audi A6, платформа C6, кузов 4F; Audi A4, платформа B7 - часть ЭБУ ; Audi Q7)
Bentley
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141 (50%), KWP2000 (50%)
ISO-9141 (35%), KWP2000 (65%)
ISO-9141 (35%), KWP2000 (65%)
BMW
ISO-9141/2
ISO-9141/2
ISO-9141/2
ISO-9141/2
ISO-9141/2
ISO-9141/2
ISO-9141/2, KWP2000 ( мод . 745i, 745Li, 765Li)
ISO-9141/2, KWP2000 ( мод . 745i, 745Li, 765Li)
ISO-9141/2, KWP2000 ( мод . 5-Series E60, 745i, 745Li, 765Li)
ISO-9141/2, KWP2000 ( мод . 5-Series E60, 745i, 745Li, 765Li)
ISO-9141/2, KWP2000 ( мод . 5-Series E60, 745i, 745Li, 765Li)
Buick (GM)
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%, мод . Rendezvous (3.6)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Rendezvous (3.6), LaCrosse (3.6), Ranier (5.3)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Rendezvous (3.6), LaCrosse (3.6), Ranier (5.3)), KWP2000 (5%)
Cadillac (GM)
VPW
VPW, KWP2000 (мод. Catera)
VPW, KWP2000 (мод. Catera)
VPW, KWP2000 (мод. Catera)
VPW, KWP2000 (мод. Catera)
VPW, KWP2000 (мод. Catera)
VPW
VPW, KWP2000 (мод. CTS)
VPW (80%), CAN (15%, мод . SRX, CTS, XLR (3.6, 4.6)), KWP2000 (5%)
VPW (55%), CAN (40%, дв. 2.8, 3.6, 4.6), KWP2000 (5%)
VPW (55%), CAN (40%, дв. 2.8, 3.6, 4.6), KWP2000 (5%)
Chevrolet (GM)
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Cobalt (2.2, 2.4), Corvette (6.0), Equinox (3.4), Malibu (3.5), Trailblazer (5.3)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Cobalt (2.2, 2.4), Corvette (6.0), Equinox (3.4), Malibu (3.5), Trailblazer (5.3)), KWP2000 (5%)
Chrysler
ISO-9141-2 (100%)
ISO-9141-2 (100%)
ISO-9141-2 (95%), VPW (5%, мод . 300, Intrepid, Concord)
ISO-9141-2 (85%), VPW (15%)
ISO-9141-2 (75%), VPW (25%)
ISO-9141-2 (35%), VPW (65%)
ISO-9141-2 (15%), VPW (85%)
ISO-9141-2 (5%), VPW (95%)
CAN (5%), VPW (95%)
CAN (15%, мод. 300C (2.7, 3.5, 5.7)), VPW (85%)
CAN (50%, мод . 300C (2.7, 3.5, 5.7), PT Cruiser), VPW (50%)
Dodge (Chrysler)
ISO-9141-2 (100%)
ISO-9141-2 (100%)
ISO-9141-2 (95%), VPW (5%)
ISO-9141-2 (85%), VPW (15%)
ISO-9141-2 (75%), VPW (25%)
ISO-9141-2 (35%), VPW (65%)
ISO-9141-2 (15%), VPW (85%)
ISO-9141-2 (5%), VPW (95%)
CAN (5%, мод. Durango (3.7, 4.7, 5.7)), VPW (95%)
CAN (15%, мод . Durango (3.7, 4.7, 5.7), Dakota (3.7, 4.7), Magnum Stn Wagon (2.7, 3.5, 5.7)), VPW (85%)
CAN (50%, мод . Durango (3.7, 4.7, 5.7), Dakota (3.7, 4.7), Magnum Stn Wagon (2.7, 3.5, 5.7), RAM), VPW (50%)
Daewoo
-
-
VPW
VPW
VPW
VPW
VPW (мод. Lanos), KWP2000 (мод. Leganza, Nubira)
KWP2000
?
?
?
Ford
PWM, ISO-9141 ( мод . Escort (1.8), Probe (2.5), Aspire с дв . Mazda)
PWM, ISO-9141 ( мод . Probe (2.5), Aspire с дв . Mazda)
PWM
PWM
PWM
PWM
PWM
CAN (5%, мод . Focus (2.3), Thunderbird (3.9), E/F-250 diesel (6.0), E/F-350 diesel (6.0), Excursion (6.0, 6.8)), PWM (95%)
CAN (50%, мод . Focus (2.3), Fiesta, Fusion, Mondeo, Taurus (3.0), Thunderbird (3.9), Explorer (4.0, 4.6), F-150 (4.6, 5.4), E/F-250 diesel (6.0), E/F-350 diesel (6.0), Excursion (6.0, 6.8)), PWM (50%)
CAN (85%, мод . Expedition (5.4), Five Hundred (3.0), Crown Victoria (4.6), Escape (2.3, 3.0), Focus II (2.0, 2.3), Fiesta, Fusion, Freestyle (3.0), Mondeo, Mustang (4.0, 4.6), Taurus (3.0), Thunderbird (3.9), Explorer (4.0, 4.6), E/F-150 (4.2, 4.6, 5.4), E/F-250 diesel (6.0), E/F-250 (4.6, 5.4, 6.8), E/F-350 diesel (6.0), E/F-350 (5.4, 6.8), Excursion (6.0, 6.8)), PWM (15%)
CAN (85%, мод . Expedition (5.4), Five Hundred (3.0), Crown Victoria (4.6), Escape (2.3, 3.0), Focus II (2.0, 2.3), Fiesta, Fusion, Freestyle (3.0), Mondeo, Mustang (4.0, 4.6), Taurus (3.0), Thunderbird (3.9), Explorer (4.0, 4.6), E/F-150 (4.2, 4.6, 5.4), E/F-250 diesel (6.0), E/F-250 (4.6, 5.4, 6.8), E/F-350 diesel (6.0), E/F-350 (5.4, 6.8), Excursion (6.0, 6.8)), PWM (15%)
GEO (GM)
VPW, ISO-9141 ( мод . Metro, Tracker)
VPW, ISO-9141 ( мод . Metro, Tracker)
VPW, ISO-9141 ( мод . Metro, Prism, Tracker)
VPW, ISO-9141 ( мод . Metro, Prism), KWP2000 ( мод . Tracker)
VPW, ISO-9141 ( мод . Metro, Prism), KWP2000 ( мод . Tracker)
VPW, ISO-9141 ( мод . Metro, Prism), KWP2000 ( мод . Tracker)
VPW, ISO-9141 (мод. Prism), KWP2000 (мод. Tracker)
VPW, KWP2000 (мод. Tracker)
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
GM
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Envoy (5.3)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Envoy (5.3)), KWP2000 (5%)
GMC (GM)
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
Honda
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141 (70%), CAN (30%)
Hyundai
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000, CAN
Isuzu
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW, CAN (мод. Ascender (5.3))
VPW, CAN (мод. Ascender (5.3))
Jaguar
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
ISO-9141, PWM (мод. от Ford)
Jeep (Chrysler)
ISO-9141-2
ISO-9141-2
ISO-9141-2 (95%), VPW (5%)
ISO-9141-2 (85%), VPW (15%)
ISO-9141-2 (75%), VPW (25%)
ISO-9141-2 (35%), VPW (65%)
ISO-9141-2 (15%), VPW (85%)
ISO-9141-2 (5%), VPW (95%)
CAN (5%), VPW (95%)
CAN (15%, мод . Grand Cherokee (3.7, 4.7, 5.7)), VPW (85%)
CAN (50%, мод . Grand Cherokee (3.7, 4.7, 5.7), Commander, Liberty), VPW (50%)
Kia
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000 (мод. Optima)
ISO-9141, KWP2000 (мод. Optima)
ISO-9141, KWP2000 ( мод . Optima, Sorento)
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
Land Rover
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
?
?
CAN (мод. LR3 (4.0, 4.4))
CAN
CAN
Lexus (Toyota)
VPW
VPW, ISO-9141
VPW, ISO-9141
VPW, ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, CAN (мод. LS430 (4.3))
ISO-9141, CAN ( мод . LS400 (4.0), LS430 (4.3), GX470 (4.7))
ISO-9141, CAN ( мод . LS400 (4.0), LS430 (4.3), GX470 (4.7))
Lincoln (Ford)
PWM
PWM
PWM
PWM
PWM
PWM
PWM
CAN (5%, мод. LS (3.0, 3.9)), PWM (95%)
CAN (50%, мод. LS (3.0, 3.9)), PWM (50%)
CAN (85%, мод . LS (3.0, 3.9), Navigator (5.4), Towncar (4.6)), PWM (15%)
CAN (85%, мод . LS (3.0, 3.9), Navigator (5.4), Towncar (4.6)), PWM (15%)
Mazda
ISO-9141
ISO-9141
ISO-9141
ISO-9141, PWM (626)
ISO-9141, PWM (626, MPV)
ISO-9141, PWM
ISO-9141, PWM
ISO-9141 (75%), CAN (25%, мод. Mazda6 (2.3, 3.0))
CAN (60%, мод . Mazda3 (2.0, 2.3), Mazda6 (2.3, 3.0), Rotary RX-8 (1.3)), ISO-9141 (40%)
CAN (60%, мод . Mazda3 (2.0, 2.3), Mazda6 (2.3, 3.0), Rotary RX-8 (1.3), MPV (3.0), Tribute (2.4, 3.0)), ISO-9141 (40%)
CAN (60%, мод . Mazda3 (2.0, 2.3), Mazda6 (2.3, 3.0), Rotary RX-8 (1.3), MPV (3.0), Tribute (2.4, 3.0)), ISO-9141 (40%)
Mercedes
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP-2000
ISO-9141, KWP-2000
ISO-9141, KWP-2000
KWP-2000, CAN (AirBag на W211)
KWP-2000, CAN (AirBag на W211)
KWP-2000, CAN (AirBag на W211 и др., мод. SLK350 (3.5) и др.)
KWP-2000, CAN (AirBag на W211 и др., мод. SLK350 (3.5), W221 и др.)
Mercury (Ford)
PWM
PWM
PWM
PWM
PWM
PWM
PWM
CAN (5%), PWM (95%)
CAN (50%, мод. Sable (3.0)), PWM (50%)
CAN (85%, мод . Grand Marquis (4.6), Mariner (2.3, 3.0), Montego (3.0), Sable (3.0)), PWM (15%)
CAN (85%, мод . Grand Marquis (4.6), Mariner (2.3, 3.0), Montego (3.0), Sable (3.0)), PWM (15%)
Mini (BMW)
-
-
-
-
-
-
KWP2000
KWP2000
KWP2000
KWP2000
KWP2000
Mitsubishi
ISO
ISO
ISO
ISO
ISO
ISO
ISO
ISO
ISO, CAN (Colt, Grandis)
ISO, CAN (Colt, Grandis)
ISO, CAN (Colt, Grandis)
Nissan
ISO
ISO
ISO
ISO
ISO
ISO
ISO
ISO
?
?
?
Oldsmobile (GM)
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
VPW (55%), CAN (40%), KWP2000 (5%)
Opel
?
?
ISO
ISO
ISO
ISO, CAN (Vectra-C)
ISO, CAN (Vectra-C)
ISO, CAN (Vectra-C)
ISO, CAN (Vectra-C)
ISO, CAN (Vectra-C, Signum)
ISO, CAN (Vectra-C, Signum, Astra H)
Peugeot
?
?
ISO
ISO
ISO
ISO
ISO
ISO
?
?
?
Pontiac
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW
VPW (80%), CAN (15%), KWP2000 (5%)
VPW (55%), CAN (40%, мод . G6 (3.5)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . G6 (3.5)), KWP2000 (5%)
Porsche
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, CAN (мод. Cayenne (4.5))
ISO-9141, CAN (мод. Cayenne (4.5))
ISO-9141, CAN (мод. Cayenne (4.5))
ISO-9141, CAN (мод. Cayenne (4.5))
Rolls Royce
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
KWP2000
KWP2000
KWP2000
Renault
-
-
-
-
ISO
ISO
ISO
ISO
?
?
?
Saab
VPW, ISO
VPW, ISO
VPW, ISO
VPW, ISO
VPW
VPW
VPW
VPW, CAN (мод. 9-3)
VPW (80%), CAN (15%, мод. 9-3 (2.0)), KWP2000 (5%)
VPW (55%), CAN (40%, мод. 9-3 (2.0)), KWP2000 (5%)
VPW (55%), CAN (40%, мод. 9-3 (2.0)), KWP2000 (5%)
Saturn (GM)
VPW
VPW
VPW
VPW
VPW, KWP2000 (мод. LS (3.0))
VPW, KWP2000 (мод. LS (3.0))
VPW, KWP2000 (мод. LS (3.0), VUE (3.0))
VPW, CAN ( мод . Ion (2.2)), KWP2000 ( мод . LS (3.0), VUE (3.0, 3.5))
VPW (80%), CAN (15%, мод . Ion (2.2)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Ion (2.2)), KWP2000 (5%)
VPW (55%), CAN (40%, мод . Ion (2.2)), KWP2000 (5%)
Skoda
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000
ISO-9141, KWP2000, CAN (Octavia II)
Subaru
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000
ISO-9141, KWP2000
KWP2000
KWP2000
Suzuki
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000 ( мод . Grand Vitara (2.7))
ISO-9141, KWP2000 ( мод . Grand Vitara (2.7), Aerio (2.0))
KWP2000
KWP2000
KWP2000
KWP2000
Toyota
VPW
VPW, ISO-9141
VPW, ISO-9141
VPW, ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, CAN (мод. Prius (1.5))
ISO-9141, CAN ( мод . 4Runner (4.0, 4.7), Avalon (3.0), Prius (1.5), Sequoia (4.7), Tacoma (2.4, 2.7, 3.4, 4.0), Tundra (4.0, 4.7)
ISO-9141, CAN ( мод . 4Runner (4.0, 4.7), Avalon (3.0), Prius (1.5), Sequoia (4.7), Tacoma (2.4, 2.7, 3.4, 4.0), Tundra (4.0, 4.7)
Volvo
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141 (90%), CAN (10%, мод. S40 (2.4, 2.5))
ISO-9141 (5%), CAN (95%, мод . S40 (2.4, 2.5), S60 (2.4, 2.5), S80 (2.5, 2.9), V50 (2.4, 2.5), V70 (2.4, 2.5), XC90 (2.5, 2.9))
ISO-9141 (5%), CAN (95%, мод . S40 (2.4, 2.5), S60 (2.4, 2.5), S80 (2.5, 2.9), V50 (2.4, 2.5), V70 (2.4, 2.5), XC90 (2.5, 2.9))
VW - VolksWagen
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141
ISO-9141, KWP2000
ISO-9141, KWP2000, CAN (VW Touran, кузов 1T)
ISO-9141, KWP2000, CAN (VW Touran, кузов 1T; VW Golf, кузов 1K; VW Caddy, кузов 2K)
ISO-9141, KWP2000, CAN (VW Touran, кузов 1T; VW Golf, кузов 1K; VW Caddy, кузов 2K)
ISO-9141, KWP2000, CAN (VW Touran, кузов 1T; VW Golf, кузов 1K; VW Caddy, кузов 2K, VW Passat B6, VW Jetta)
_______________________________________________________________________________________
